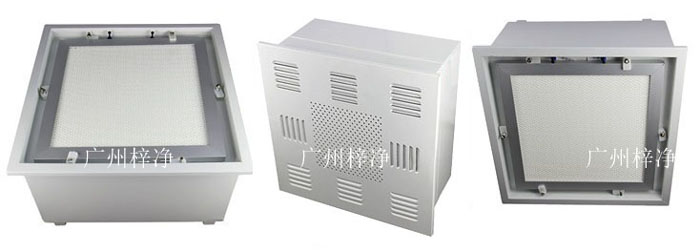

液槽式高效送風口又稱為液槽密封式高效送風口、液槽送風口。高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。
液槽式高效送風口包含靜壓箱，散流板，液槽高效過濾器，和風閥。與風管的接口可為頂接或側接。液槽密封式設計進一步增強其密封性和獨特性。配套使用我司自產的液槽高效過濾器的框架周圍有密封膠槽。
在安裝過程中，裝有密封膠槽與箱體四周的刀邊相嵌套形成氣密密封。且在更換過濾器的過程中密封膠不會黏著在箱體四周的刀邊上。
液槽式高效送風口產品特點:
整體密封設計，從設計上徹底杜絕上下流泄漏的可能。
冷軋鋼板焊接，并做打膠密封處理，箱體表面采用靜電噴塑處理，耐腐蝕性強。
特殊的風閥調節裝置，在風口底部可方便調節風量。
獨特的液槽密封方式，自帶PAO發塵口和濃度取樣口，完全滿足新版GMP-E規范要求。
液槽式高效送風口優點:
液槽送風口采用刀邊型插入液槽過濾器的果凍膠內實現密封，避免了送風從安裝間隙處泄漏，可一次性的通過DOP發塵的完整性檢測；
液槽送風口上安裝兩個DOP接頭，一個發塵，一個檢測，方便用戶在過濾器出風面對單臺過濾器進行DOP發塵檢測和測試高效過濾器的壓差，快拆接頭下接的軟管通到箱體底，這樣可以保證過濾器上游發塵濃度均勻；
旋轉式壓塊，方便過濾器的安全、快速更換；液槽密封保證更換過濾器無泄漏；
液槽送風口跟普通送風口一樣，可以做GH320，GH484，GH610,GH630,GH726,GH915,GH968,GH1220,GH945,GH1260等標準型，同時尺寸也可以根據客戶的要求制作。
我司現有的液槽過濾器鋁型材:
液槽過濾器鋁型材80，90，150，220，可以配150，220厚度的有隔板高效過濾器，也可以配80厚度的無隔板高效過濾器，按風管的接入位置分為頂部送風和側面送風，其中頂部送風可以在進風口加焊均流板，使箱體內的靜壓更加均勻，同時使過濾器出風面的風速更均勻。DOP下調式送風口(在過濾器出風面可以調節風量)技術也上線，可以滿足不同客戶的特殊要求。

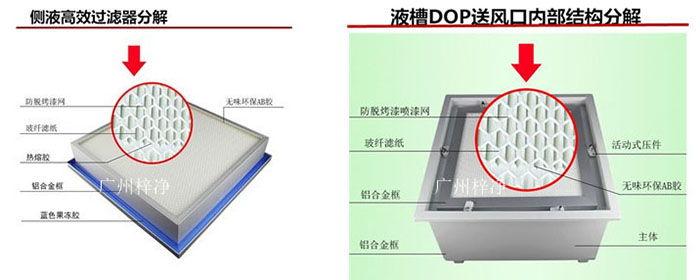

液槽式高效送風口產品構成:
箱體材質：冷軋鋼板靜電噴塑,可以提供不銹鋼或者鋁板材質
散流板：冷軋鋼板靜電噴塑,可以提供不銹鋼材質
散流板類型：散流面板,可以提供圓孔板、漩渦擴散板或四路散射板
配備過濾器：液槽型高效過濾器
過濾器濾料：超細玻璃纖維
過濾器效率：H13/H14/U15三種效率可供選擇
液槽膠：聚亞氨酯膠
密封膠：阻燃性聚氨酯膠
分隔物：熱塑性膠
護面網：噴塑鋼板網

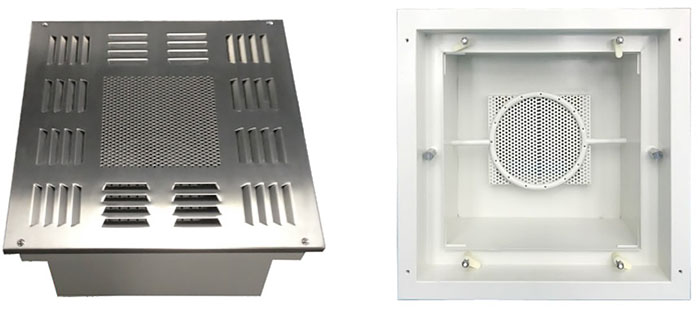

液槽密封式高效送風口蝶形風閥:
箱體頂部進風口中裝有蝶形風閥，且在箱體底部的側面用一個旋轉的閥門調節裝置控制，以調節進入潔凈室內的風量。
液槽密封式高效送風口蝶閥調節裝置:
位于箱體底部的蝶閥調節裝置與蝶形風閥之間由一根金屬調節細桿相連?？芍苯訌牡撞啃D(zhuǎn)此裝置以控制蝶閥，使得調節進入室內的風量變得簡單方便。
液槽密封式高效送風口過濾器壓件:
過濾器的框架通過箱體四周的過濾器壓件所支撐固定，為方便更換過濾器，所有過濾器壓件能自由旋轉。并可防止空氣通過倒行框架泄漏及箱體刀邊滑出過濾器框架膠槽。
液槽密封式高效送風口液槽密封設計:
與液槽密封高效風口配套使用的Astrocel li過濾器的框架周圍有密封膠槽。在安裝過程中，裝有密封膠槽與箱體四周的刀邊相嵌套形成氣密密封。且在更換過濾器的過程中密封膠不會黏著在箱體四周的刀邊上。

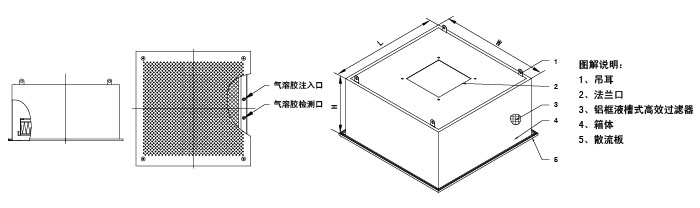

液槽密封式高效送風口參數說明:
液槽密封式高效送風口側進風：HB-484、HB-610，HB-915、HB-1220、HB-1135。
液槽密封式高效送風口頂進風HB-484D、HB-610D、HB-915D、HB-1220D。
外形尺寸：554×554×540；680×680×520；985×680×470；1290×680×520；1210×600×250。
?
液槽密封式高效送風口高效過濾器效率99.95%@MPPS;
液槽密封式高效送風口高效過濾器規格尺寸：484×484×220；610×610×150；915×610×150；1220×610×150；1135×535×70。
液槽密封式高效送風口額定風量m3/h：500，1000，1100，1500，2000，2500，3000。
液槽密封式高效送風口進風管尺寸A×Bmm：320×200，320×250，500×200，500×250，φ300。
液槽密封式高效送風口風管連接尺寸C×Dmm：370×250，370×300，550×250，550×300，φ300。
液槽密封式高效送風口吊桿間距E×Fmm：494×534，620×680，925×680，1210×680，1160×600。
高效送風口不同要求選擇：
1、高效送風口可根據客戶不同要求選擇側面送風和頂部送風。
2、高效送風口靜壓箱可選用：冷軋鋼板烤漆、201不銹鋼、304不銹鋼。
3、高效送風口可選配件：手動風量調節閥。
注：液槽式高效送風口可根據用戶要求非標訂制！
